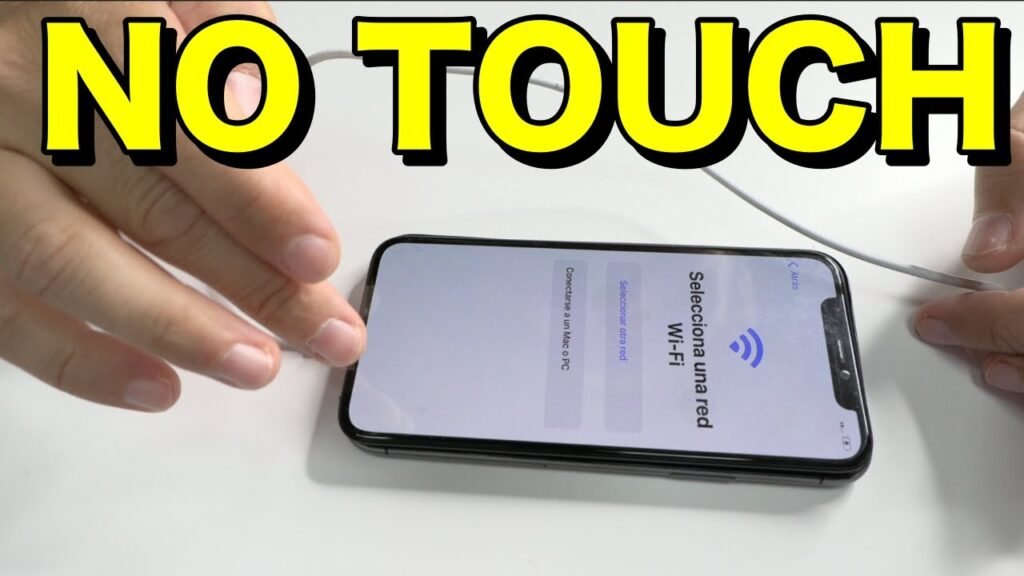

¡Hola a todos! Soy Adriana y junto a Leonardo les traemos un caso interesante sobre un iPhone 11 Pro. Nuestro cliente lo llevó a otro servicio técnico donde le indicaron que la pantalla táctil fallaba a veces y que, después de un tiempo de uso, la pantalla perdió completamente la imagen.
Comenzamos nuestro diagnóstico conectando el cargador para verificar si carga. Por ahora, no hay imagen en la pantalla. Vamos a verificar el consumo de corriente con la herramienta Power-Z. El Power-Z muestra un consumo de un amperio. Esta herramienta es esencial en cualquier taller de electrónica. Si quieres conseguir una, te dejo el enlace de compra en la descripción de este video.
Procedemos a desmontar el dispositivo y realizar nuestra primera inspección visual. Así es como trabajamos con todos los dispositivos: primero verificamos la carga y el consumo, luego desmontamos el dispositivo y, finalmente, realizamos una inspección visual.
[Música]
Retiramos los dos tornillos y la lámina metálica. Ahora desconectamos el conector de la batería, un paso crucial para evitar cortocircuitos en la placa base.
[Música]
A continuación, desconectamos los conectores de la pantalla. Recuerden que el cliente nos mencionó que la pantalla táctil dejó de funcionar correctamente. Para realizar una reparación efectiva, necesitamos recopilar toda la información proporcionada por el cliente, preguntándole cómo ocurrió la falla.
Luego, inspeccionamos el conector táctil. Presten atención a esta área: un pin está roto y ha dañado la pantalla. Ahora todo encaja perfectamente. El impacto causó una grieta en el pin, que se fue quemando gradualmente.
Ahora tenemos dos opciones para solucionar este problema: la primera es reemplazar el conector FPC con uno nuevo, y la segunda es reemplazar el pin. He utilizado este método antes con éxito, así que se lo mostraré.
Primero, retiramos cuidadosamente el pin roto utilizando la hoja número 11 del bisturí. Luego, tomamos un nuevo pin de otro conector de iPhone para colocarlo en su posición.
Ajustamos y presionamos completamente el nuevo pin en su lugar. Requiere un poco de experiencia, así que practiquen antes de intentarlo en dispositivos funcionales. Para asegurarnos de que funcione correctamente, conectamos y desconectamos el conector de la pantalla dos o tres veces. Si el pin se mantiene firme en su lugar, continuamos con este proceso de ensamblaje. Este método es ideal cuando no tenemos repuestos nuevos disponibles.
A continuación, les mostraré el adhesivo que utilizamos en nuestro taller y por qué es nuestra opción número uno. Confiamos en el B-7000, un adhesivo de alto rendimiento que ha acumulado más de 18.000 ventas totales y, solo en el último mes, más de 3.000 ventas. En la descripción de este video les dejaré el enlace de compra.
Ahora, continuemos con nuestro tutorial. Utilizando un tester, medimos los pines para verificar si la impedancia es correcta en el pin reparado. Podemos ver que el pin ha recuperado su impedancia. Ahora, todo lo que queda es ensamblar el dispositivo y realizar las pruebas necesarias. Observamos una carga adecuada de 2.46 amperios.
Finalmente, nuestro dispositivo ha recuperado su función táctil después de un meticuloso trabajo de precisión.
¡Chicos, gracias por vernos! Aquí Leonardo. Esperamos que este video les haya sido útil y nos vemos en el próximo. ¡Adiós!
