Reparación de una Tablet ASPC que no Carga: Diagnóstico y Solución Paso a Paso

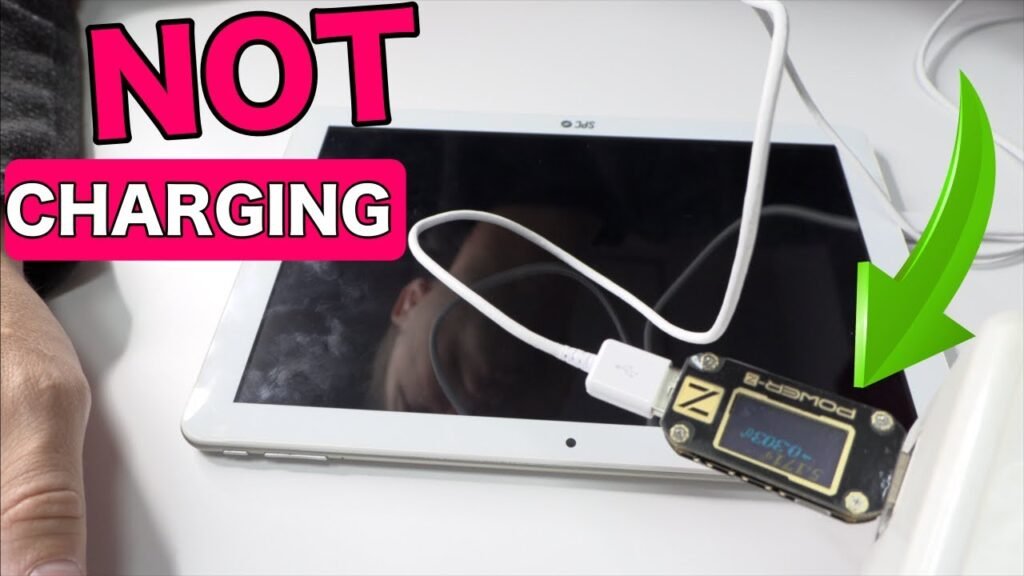

¡Hola a todos! Soy Adriana y hoy, junto con Leonardo, vamos a abordar un problema común: una tablet ASPC que no carga correctamente. El Power-Z indica una carga anómala de 300 milivoltios, lo que nos da una pista del fallo.
[Música]
Para comenzar, utilizaremos una púa de plástico para retirar la tapa trasera. Personalmente, prefiero las herramientas de plástico para evitar daños. Una vez abierta, analizaremos el interior. Por los consumos observados, ya tengo una idea de lo que podríamos encontrar.
Para acceder al conector de carga, debemos remover tres tornillos. Luego, pasaremos al microscopio para inspeccionarlo detalladamente. Como se puede apreciar en el lado izquierdo, hay un componente dañado. Ampliaremos la imagen para una mejor visualización.
Utilizaremos el multímetro en modo diodo para realizar mediciones precisas. En la descripción del video, encontrarán enlaces a las herramientas y repuestos que utilizamos. Si el video les resulta útil, no olviden dejar su «Me gusta». ¡Gracias!
Aplicaremos un poco de flux para facilitar la extracción del componente defectuoso.
[Música]
En apenas 10-12 segundos, lo tendremos listo. Recuerden: calor suficiente y aire justo, aplicados por un tiempo muy breve, para evitar sobrecalentar la placa madre.
Para eliminar los restos de soldadura antigua, utilizaremos una malla de desoldar y un soldador a 350 grados Celsius. Aquí arriba les dejo el enlace a nuestro curso de microsoldadura, con subtítulos disponibles en varios idiomas.
Limpiamos la zona con un poco de algodón y limpiador de contactos. Con la ayuda del multímetro en modo continuidad, mediremos los pads. Y aquí les lanzo una pregunta: ¿qué componente creen que vamos a colocar en este lugar, sabiendo que el pin número 1 es una línea positiva de 5 voltios proveniente del conector? ¡Dejen sus respuestas en los comentarios!
Ahora, verificaremos con el Power-Z la carga del dispositivo.
Y bien, amigos, este ha sido el video de hoy. Gracias por vernos, por compartir y ¡nos vemos en la próxima! ¡Adiós!
