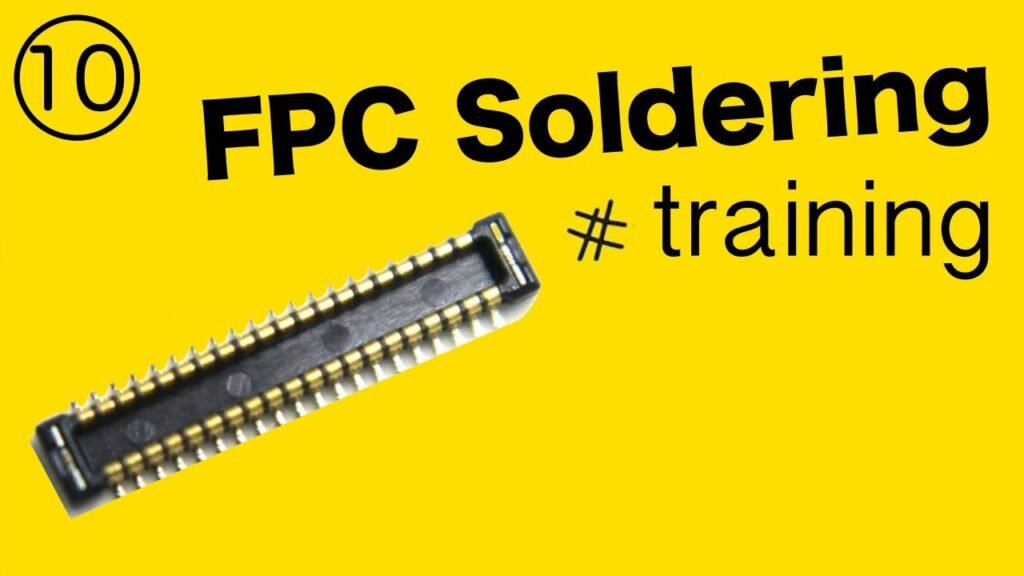

En este tutorial, demostraremos cómo desoldar y soldar un conector FPC sin dañarlo, permitiendo su reciclaje para pantallas u otros componentes.

Para proteger el conector FPC del calor, aplicaremos generosamente un flux de calidad reconocida. Usaremos una estación de aire caliente configurada a 300ºC y un flujo de aire al 30%. Es crucial sujetar firmemente el conector por la parte metálica con pinzas de precisión, evitando tocar la parte plástica en todo momento.

Una vez retirado el conector de la placa base, procederemos a su correcta soldadura. Primero, aplicaremos flux y luego estañaremos las pistas con la punta del soldador y hilo de soldadura. Utilizaremos malla de desoldar para eliminar el exceso de soldadura antigua.

A continuación, limpiaremos la zona con alcohol isopropílico. Una vez limpia, aplicaremos pasta de soldar. (En la descripción de este vídeo encontrarán enlaces a las herramientas y suministros de soldadura que utilizamos). Volveremos a soldar las pistas y limpiaremos nuevamente con alcohol isopropílico.

Para mejorar la soldadura, aplicaremos flux. Colocaremos el conector FPC en su posición y, crucialmente, aplicaremos una gran cantidad de flux sobre la parte superior del conector, protegiéndolo así del calor. Aplicaremos calor con la estación de aire a 300ºC y un flujo de aire del 10%. Es importante tener en cuenta que cada estación de aire es diferente, por lo que es fundamental verificar y ajustar correctamente la temperatura de trabajo antes de comenzar.

Para eliminar el exceso de flux, limpiaremos el conector con alcohol isopropílico. Ampliaremos la imagen con la ayuda de un microscopio para inspeccionar las pistas de cerca.

Como pueden observar, hemos realizado una microsoldadura de alta calidad. Existen diversas técnicas para soldar conectores FPC; esta es una de ellas. En el futuro, les mostraremos otros métodos. ¡Suscríbanse y apoyen nuestro canal con un «me gusta»!

¡Este ha sido el tutorial de hoy! ¡Nos vemos en la próxima clase!
