Desmontaje y Montaje de un Dispositivo Electrónico: Guía Paso a Paso
Desmontaje:
- Extracción de Bandejas: Comience extrayendo la bandeja SIM y la bandeja Micro SD.
- Apertura de la Carcasa: Retire la tapa trasera del dispositivo.
- Desatornillado y Protección Metálica: Quite los dos tornillos visibles. A continuación, retire el soporte metálico que los cubría.
- Desconexión de Flexores: Desconecte el flexor de la batería y, seguidamente, el cable flex de la placa base.
- Soporte Metálico Adicional: Retire el tornillo que sujeta otro soporte metálico y proceda a retirarlo.
- Desconexión de la Pantalla: Desconecte el conector de la pantalla. (En la descripción encontrará enlaces a las herramientas y repuestos utilizados en este proceso).

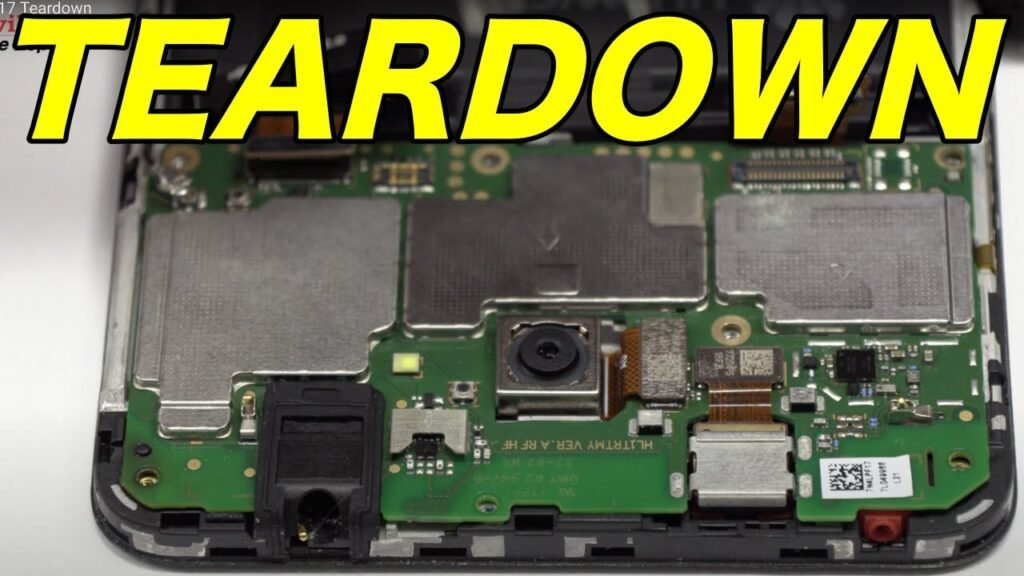

- Extracción de la Placa Base: Levante suavemente la placa base. Desconecte la antena coaxial.
- Cámara Trasera: Retire el soporte metálico que protege la cámara trasera y desconecte el flexor de la misma.
- Cámara Frontal y Componentes Adicionales: Levante con cuidado la placa base. Desconecte la cámara frontal. Retire el altavoz del auricular y el sensor de proximidad.
- Parte Inferior del Dispositivo: Quite los tornillos de la parte inferior del dispositivo y retire el protector de plástico.
- Puerto de Carga y Altavoz: Desconecte el cable flex de la placa base. Levante el puerto de carga. Retire el altavoz.
- Motor de Vibración: Despegue el motor de vibración, que está adherido al marco central de la pantalla.
- Extracción de la Batería: Para ablandar el adhesivo de la batería, aplique limpiador de contactos o alcohol isopropílico. Utilice una herramienta de plástico para retirar la batería con cuidado.
Montaje:
Ahora, procedemos con el proceso de montaje (ensamblaje) siguiendo los pasos inversos al desmontaje.
[Aplausos]
Finalización:
Proceso de montaje completado con éxito.
