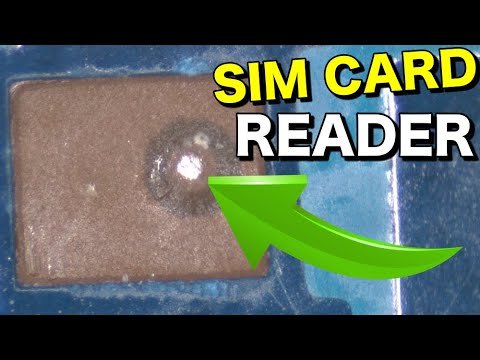

Hola a todos, soy Adriana. En el video de hoy, Leonardo va a reparar un lector de tarjetas SIM con pads dañados. Trabajaremos con este Samsung Galaxy J3 que ha sufrido una buena caída. Aparte de la pantalla rota, el lector de tarjetas SIM número uno está dañado.
Usamos una púa de guitarra de plástico delgada para extraer la carcasa intermedia. Antes de comenzar cualquier tipo de reparación, es conveniente retirar el conector de la batería con mucho cuidado. Retiramos la placa base. Aquí podemos apreciar el fuerte golpe que ha recibido el dispositivo.
Extraemos el lector de tarjetas SIM usando una estación de aire caliente con 380 grados Celsius y 50 de aire. Pido disculpas porque olvidé presionar el botón de grabación cuando extraje el lector de tarjetas SIM.
Esta destrucción tiene una explicación: después de la caída, el cliente intentó retirar la bandeja SIM de la manera incorrecta, así que arrancó los dos pads y ocho componentes de la placa base. He medido todos estos componentes y tenemos siete condensadores y el diodo. El diodo parece estar bien, solo se ha desprendido un trozo de vidrio, así que busquemos una solución para este dispositivo.
En el primer paso, usamos un poco de flux y la malla de desoldar. Usamos el soldador a 350 grados Celsius y de esta manera limpiamos la soldadura vieja.
En la reparación de hoy, usaremos estos pads de cobre. No pueden faltar en tu taller y puedes encontrarlos en diferentes tamaños en AliExpress. Raspamos los pads de la placa base para que la soldadura se adhiera mejor.
Limpiamos la superficie usando un trozo de algodón y limpiador de contactos. Usamos un poco de flux en cada punto. Es hora de aplicar un poco de pasta de soldar. Para que no fluya demasiado, usaremos la punta de un bisturí quirúrgico.
Si tienes algún truco sobre cómo reparar el lector de tarjetas SIM, por favor, déjalo en los comentarios. De esta manera, podemos ayudarnos mutuamente y no tengas miedo de proporcionar soluciones. Gracias.
Aplicamos calor usando la estación de aire con la boquilla más pequeña. Necesitamos aplicar 300 grados Celsius y 20 por ciento de aire. Repetimos el mismo proceso con el otro pad roto.
Limpiamos bien el área usando un trozo de algodón y limpiador de contactos o alcohol isopropílico. En este paso, podemos usar máscara UV o máscara térmica de color rojo, para que si la aplicamos alrededor del pad, este permanezca firme.
Usamos una estación de calor a 150 grados Celsius durante uno o dos minutos. Aplicamos un poco de flux y colocamos un pad de cobre, un poco de pasta de soldar y con la ayuda de la estación de aire soldamos el pad. Me siento mareado, créeme.
Hemos aplicado 300 grados Celsius y 15 por ciento de aire solo para que pudieran verme. Hice lo que tenía que hacer solo para alimentarme y lo que sobraba lo invertía en mis sueños, pero…
Continuamos consolidando el pad usando la máscara roja. La verdad es que hay mil maneras de reconstruir pads en la placa base. En cada video trataré de hacerlo de manera diferente. Lo único que importa es el resultado final, pero que el pad esté firme y esté funcionando.
Solo vale la pena si trabajas por ello. No me detendré hasta que me oigan. Ahora no me detendré hasta que vuelva a llevar la corona.
Aplicamos 150 grados Celsius durante uno o dos minutos.
[Música]
Antes de soldar el lector de tarjetas SIM, este paso es muy importante: tenemos que medir la impedancia en dos pines. Tenemos que medirla antes y después de la reparación. Aquí te dejo un truco: si separas la parte metálica de la parte plástica, será más fácil soldar los pines, incluso si no tienes mucha experiencia.
Aplicamos pasta de soldar a 180 grados Celsius. Siempre luché solo para llevar la corona. Estoy harto de estos payasos que creen que merecen un nombre. Solo vale la pena si trabajas por ello. Solo vale la pena si trabajas por…
Usamos una estación de aire caliente a 300 grados Celsius y 20 por ciento de aire.
[Aplausos]
En este paso, solo trato de consolidar un poco el lector de tarjetas SIM. Usamos el soldador a 350 grados Celsius e hilo de soldadura para mejorar la soldadura. Prefiero trabajarlo de esta manera, para que podamos proteger los pads rotos y no aplicar mucho calor con la estación. Si fuera a realizar una reparación normal, aplicaría 350 grados Celsius con la estación de aire y listo. Este pad está bien, no necesitamos volver a soldarlo.
Me siento mareado, créeme. Nunca tuve mucho fácil. Tuve que trabajar duro, luché solo para ser yo. Tuve que levantarme solo para que pudieran verme. Hice lo que tenía que hacer solo para alimentarme y lo que sobraba lo invertía en mis sueños, pero lo único en la vida que tiene significado…
Un paso muy importante durante esta reparación es el proceso de limpieza. Siento que nadie asume la responsabilidad. Quieren la credibilidad convincentemente, sin querer invertir horas aquí. En esta área, tengo que soldar el último pad.
Todos los que dudan, lo juro por Dios, todos me decepcionaron. Llamé al lugar solo para llevar la corona. Al final, soldamos las masas para asegurar el lector de tarjetas SIM. No me detendré hasta que vuelva a llevar la corona.
[Música]
Ahora comprobemos si el dispositivo funciona correctamente. Tenemos que buscar los condensadores de otra placa base. Como regla general, sin estos condensadores el móvil tiene que funcionar. Estoy harto de estos que creen que merecen un nombre. Solo vale la pena si trabajas por ello. Solo vale la pena si trabajas por ello. No me detendré hasta que me oigan. Ahora no me detendré hasta que vuelva a llevar la corona.
[Música]
[Aplausos]
Chicos, este fue Leonardo. Este fue el video de hoy. Esperamos que les haya gustado. Gracias por ver y hasta la próxima. Adiós.
