¡Hola a todos! Hoy vamos a reparar un Doogee S59, un dispositivo increíblemente resistente que no carga. Para verificar el consumo, utilizaremos un Power Set. Como pueden ver, tiene una carga irregular: a veces marca 0.4 amperios y de repente baja a 0. Quiero aclarar que esta es una falla muy común en este modelo; hemos reparado muchos de estos dispositivos.

Así que, comencemos con el proceso de desmontaje. Para aliviar la presión sobre la pantalla, prefiero retirar las dos placas metálicas. Usaremos un destornillador Torx T5. Aquí podemos ver la medida exacta. Este dispositivo cuenta con certificación IP68, el grado máximo de protección que un móvil u otro dispositivo electrónico puede tener frente a partículas como polvo, líquidos o agua.

Después de retirar los ocho tornillos, quitamos las dos placas metálicas, cuya función es proteger los laterales. Ahora viene la parte más complicada: tenemos que retirar la pantalla. Para ello, necesitamos aplicar mucho calor durante 8 a 10 minutos. Usamos una pistola de aire caliente a 100 grados Celsius, pero también se puede usar una estación de precalentamiento o la TBK 228. El truco es insertar una púa metálica o el iSesamo y hacer palanca justo aquí, en esta zona. Con los años, hemos comprobado que esta es la mejor área para abrir este dispositivo. La verdad es que no se aprecia, pero tengo que hacerlo con fuerza para poder introducir la herramienta. Ahora podemos usar la púa de plástico para cortar el adhesivo.

Esta pegatina nos indica que el dispositivo no ha sido abierto antes. Usamos un destornillador de estrella con estas dimensiones. Llevo más de seis años trabajando con el mismo destornillador y la verdad es que me gusta trabajar siempre con las mismas herramientas, no me gusta cambiarlas. En el siguiente paso, retiramos todos los tornillos y también desconectamos el conector de la batería y el conector de la pantalla. Es muy importante no olvidar extraer la bandeja SIM.

Retiramos la carcasa intermedia usando una púa metálica. Aquí tenemos que tener mucho cuidado, este sensor de proximidad está pegado a la carcasa intermedia y se puede romper muy fácilmente. Retiramos los dos tornillos y los flex de la sub placa base. Deben tener mucho cuidado también con el cable coaxial.

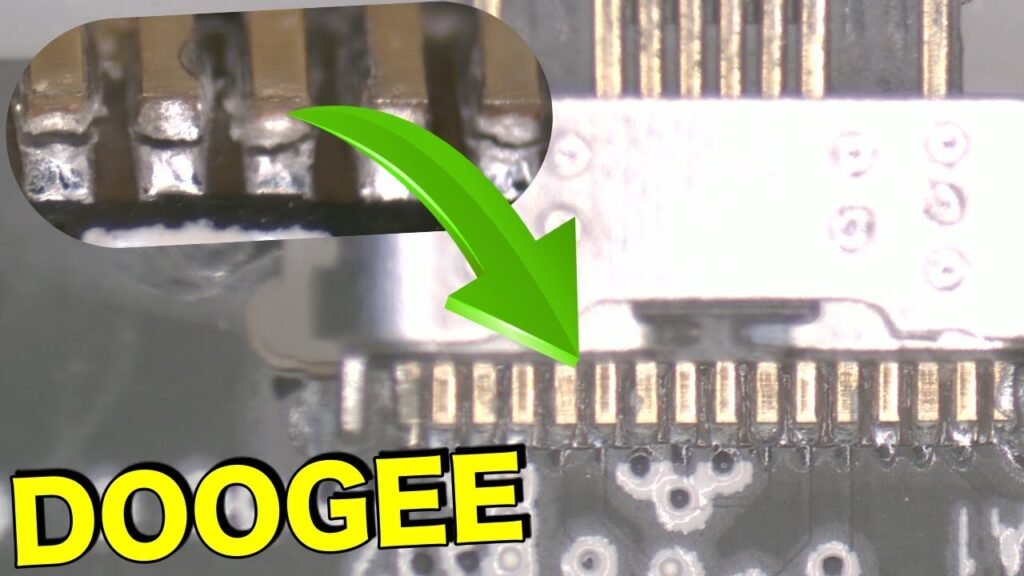

Ahora vamos al microscopio para revisar el conector de carga. Vamos a ampliar la imagen para observarlo mejor. Aquí podemos ver por qué el dispositivo a veces carga y otras no. Como pueden ver, el conector de carga tiene una soldadura fría y, con el tiempo, se parte por la mitad. Así que voy a soldarlo usando una buena soldadura de estaño.

En el primer paso, aplicamos un poco de flux y limpiamos la vieja soldadura de estaño con la malla de desoldar. Usamos el soldador a 350 grados Celsius. Si tienen problemas para retirar esta soldadura de estaño, pueden aplicar un poco de pasta de soldar. De esta manera, bajaremos el punto de fusión y podremos limpiarla mucho mejor.

Una vez que la vieja soldadura de estaño ha sido limpiada, vamos a colocar la nueva soldadura. Para hacerlo bien, tenemos que calentar las dos áreas que vamos a unir. Contamos hasta tres y luego aplicamos la soldadura de estaño: uno, dos y tres, luego aplicamos la soldadura de estaño. De la misma manera, soldamos los dos lados del conector.

Limpiamos con alcohol isopropílico y un poco de algodón. Para soldar, usamos hilo de soldadura y una punta gruesa a 350 grados Celsius. Después de eso, vamos a usar una punta fina y a verificar las diferencias. En este momento, cambiamos el soldador usando una punta fina. Pronto les explicaré las diferencias.

Pueden encontrar este tipo de reparación en nuestro sitio web por un precio de 59 euros. Creo que es un precio justo para nuestro cliente, porque durante esta reparación arriesgamos una pantalla bastante cara. Limpiamos el flux usando limpiador de contactos.

Cuando usamos una punta gruesa, la soldadura se ve genial. Como se trata de una punta gruesa, el soldador expande muy bien el calor y el flux se vuelve líquido, por lo que cada pin toma la soldadura que necesita, ni más ni menos. En cambio, cuando usamos una punta fina, no calentamos muy bien la superficie de soldadura, por lo que el resultado de la soldadura no es perfecto. Aquí podemos observarlo perfectamente en la parte derecha, donde usamos una punta fina, algunas almohadillas tienen demasiada soldadura de estaño y otras solo un poco. El problema está en la temperatura de fusión; no hemos logrado distribuir bien el calor en la superficie de soldadura. Por lo tanto, una punta más gruesa extiende mejor la temperatura. De esta manera, la soldadura de estaño se vuelve muy líquida y se adhiere perfectamente a la superficie de soldadura. Vamos a eliminar la soldadura de estaño restante y a soldar bien.

Si les gusta este tipo de contenido, por favor denle un buen «me gusta», compartan este tutorial y seguiré grabando reparaciones reales de nuestro taller. ¡Gracias! El precio de venta de este dispositivo Doogee es de alrededor de 170 euros. Intentaré dejarles en la descripción de este video algunos enlaces de fundas. Este es el resultado final de nuestro proceso de soldadura: fuerte y brillante.

En nuestro sitio web tenemos todas las herramientas que usamos en nuestro laboratorio, así que echen un vistazo. Vamos a ensamblar el dispositivo para verificar si resolvimos la falla.

El dispositivo parece estar cargando, pero no me gusta el amperaje en absoluto: 0.4 amperios, lo cual es muy poco. Verificamos si la pantalla está funcionando bien.

Vamos a cambiar la fuente de alimentación. ¡Ahora sí! Tenemos 1.6 amperios, que es una carga normal para este dispositivo. Solo quiero recordarles una cosa: coloquen bien el sensor de proximidad. Es muy fácil olvidarlo.
