¡Hola a todos! Soy Adriana, y hoy, con la ayuda de Leonardo, vamos a aprender a diagnosticar correctamente si el problema de un dispositivo está relacionado con la batería o con la placa base. Sigan el video hasta el final para aprender todo el proceso de una manera fácil y que nunca olviden.

Esto sirve para cualquier dispositivo móvil o tableta. Primero, necesitamos acceder al conector de la batería, así que desmontamos la carcasa central del dispositivo. Una vez que hayamos llegado a la placa base, debemos desconectar la batería.

En muchas ocasiones, la propia batería indica el pin positivo y el negativo. La parte superior suele ser el pin negativo y la inferior el positivo. Si no tenemos ninguna marca en la placa base ni en la batería, entonces debemos usar un multímetro para identificar los dos pines. Primero, identificamos el pin negativo. Simplemente tenemos que tomar una lámina de metal y buscar continuidad. Este es el pin negativo.

Alrededor del conector de la batería, tenemos un punto de prueba positivo. Vamos a comprobarlo. Aquí podemos ver que la parte derecha del conector es la parte positiva y la parte izquierda es el pin negativo.

Para encender el dispositivo, necesitamos soldar un cable al pin positivo y otro al pin negativo. El pin negativo lo soldamos a una lámina de metal. Esta es la toma de tierra del dispositivo. Aplicamos un poco de flux, estaño y soldamos el cable.

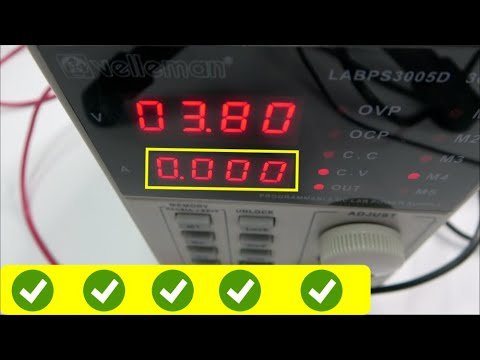

Después de soldar los dos cables, usaremos una fuente de alimentación de laboratorio y conectamos el positivo con el positivo y el negativo con el negativo. La fuente de alimentación de laboratorio es una herramienta esencial para cualquier taller de reparación de móviles. Digamos que no se puede ir a pescar sin una caña de pescar. En la fuente de laboratorio, tenemos que poner el voltaje y el amperaje de la batería. En nuestro caso es de 3.8 voltios y 4 amperios.

Una vez que los cables están conectados, vamos a presionar el botón de encendido para ver qué sucede. Podemos ver cómo la fuente de laboratorio se mantiene en 263 miliamperios y luego baja. Lo intentamos de nuevo y obtenemos el mismo resultado.

En los últimos años, los fabricantes de móviles han construido baterías inteligentes, por lo que cuando encendemos el dispositivo usando una fuente de alimentación de laboratorio, podemos encontrar tres casos.

El primer caso es el caso de este dispositivo específico, cuando el teléfono reconoce la batería durante un par de segundos y luego se apaga. Incluso podemos tener imagen en la pantalla. Hemos visto que la fuente de laboratorio ha subido hasta 263 miliamperios. El segundo caso es que el dispositivo no se enciende. Y el tercer caso, que vamos a ver a continuación, es que el teléfono se enciende perfectamente.

Normalmente, las baterías inteligentes tienen una memoria interna (EPROM) en su interior. Así es como el dispositivo se comunica con la batería. Las líneas que son responsables de la comunicación son estas dos, en el medio. Por esta razón, el dispositivo no permite cargar la batería si estas dos líneas no son reconocidas, ya que el dispositivo no abre el circuito de carga.

Estas líneas de datos indican los ciclos de carga, la temperatura de la batería y la identificación de la batería. Esta identificación es como el número de chasis de un coche, que es un número único para cada batería.

Por esta razón, las nuevas baterías tienen, además de sus celdas, memorias EPROM, microcontroladores o pequeños circuitos integrados que ayudan a transferir datos entre la batería y el dispositivo. Algunos dispositivos no necesitan estas dos líneas para encenderse. Quédense hasta el final del video para ver cómo podemos encender esos móviles.

Hay muchas maneras de conectar los cables a la fuente de laboratorio. Si tienen un conector así, pueden simplemente usar dos cables y listo. Podemos colocar un poco de cinta Kapton para que los cables no se suelten.

A continuación, veremos cómo diagnosticar una batería. Averiguaremos si la falla está en la placa base o en la batería. Primero, necesitamos saber el voltaje y el amperaje de la batería. Ponemos los dos cables a la fuente de laboratorio y presionamos el botón de encendido.

Para no tardar mucho con la explicación, he elegido un dispositivo de gama baja. Este proceso se puede hacer para cualquier móvil y tableta, los pasos son los mismos. Si conocen otro método alternativo, por favor, compártanlo en los comentarios y de esta manera ayudarán a más personas. ¡Gracias!

En la fuente de alimentación de laboratorio, podemos observar el consumo del dispositivo. Si lo usamos más, tendremos más consumo. Si le damos más brillo, el móvil gastará más batería. No vamos a tocar más el dispositivo para que se active el modo de ahorro de energía.

Primero se apaga la pantalla, luego se reduce el consumo de la fuente de laboratorio. Un consumo ideal es cuando el consumo se aproxima a cero, es decir, cuando la fuente de laboratorio permanece en cero.

Esto significa que la placa base está en modo de ahorro de energía. Así que esta placa base no consume ninguna batería. Por otro lado, si tenemos grandes picos y la fuente de laboratorio no se mantiene por debajo de 10 miliamperios, eso significa que la placa base tiene consumo. En el caso de que el consumo sea muy alto, la batería se descargará rápidamente.

De esta manera pueden saber si tienen problemas con la placa base o con la batería. Un consumo ideal es entre cero y 10 miliamperios.

Recuerden, con el tiempo, los componentes de la placa base pierden sus propiedades y podrían tener un consumo entre 15 y 20 miliamperios. Si el cliente indica que la batería se descarga rápidamente, sigan estos pasos y no compren una batería solo por comprarla. Si la placa base no tiene consumo, o tiene un consumo mínimo, entonces tienen problemas con la batería y necesitan cambiarla.

A continuación, vamos a ver qué tipos de cables podemos tener en nuestro taller:

* Dos cables normales, para ser soldados directamente en la placa base.
* Dos pinzas de cocodrilo. Se conectan directamente a los conectores de la batería.
* Y no pueden faltar los cables especiales para Android e iPhone.

Estos son los cables de iPhone. En la descripción del video, encontrarán los enlaces de dónde comprarlos, si aún no los tienen. Aquí tenemos 8 conectores para Android. Continuamos con muchos cables para Android. Cada cable tiene cuatro conectores diferentes. Otros cables de iPhone.

Y no puede faltar el iPower que nos ayuda a encender los dispositivos. Podemos ver que casi siempre tenemos cables y algunas herramientas repetidamente. Si uno falla, siempre tenemos el otro. De esta manera, podemos trabajar sin problemas.

Trabajar con el iPower es muy fácil, conecten la herramienta a la fuente y el cable a la herramienta. Tenemos un botón de encendido y otro botón de encendido para encender el dispositivo. Así que con la ayuda de estos cables, podemos alimentar la mayoría de los dispositivos.

Así que, chicos, este fue el video de hoy, gracias por ver y nos vemos en la próxima.
