¡Hola a todos! Soy Adriana y hoy, con la ayuda de Leonardo, vamos a ver un tutorial muy útil sobre un fallo común en el iPhone XS. Este problema afecta a muchos modelos de la marca Apple últimamente. Si comprendes este proceso, podrás solucionar cientos de dispositivos. El precio correcto para esta reparación oscila entre los 120 y 150 euros, dependiendo de cada taller; este es el precio en España, seguramente varíe en otros países.
Como decía, en algunos iPhones nos encontramos con este fallo común: el dispositivo no se puede actualizar y, por lo tanto, no se puede activar. Vamos a quitar los dos tornillos para poder acceder a la placa base; no tardaremos mucho con el proceso de desmontaje. Colocaremos la primera cámara para ahorrar tiempo, porque, como he dicho antes, el tiempo vale oro y no hay que desperdiciarlo. [Aplausos]
Para llevar a cabo cualquier reparación, antes de todo, tenemos que desconectar el conector de la batería. De esta manera, evitamos posibles cortocircuitos en la placa base.
Aquí tenemos la placa base fuera del chasis. [Música]

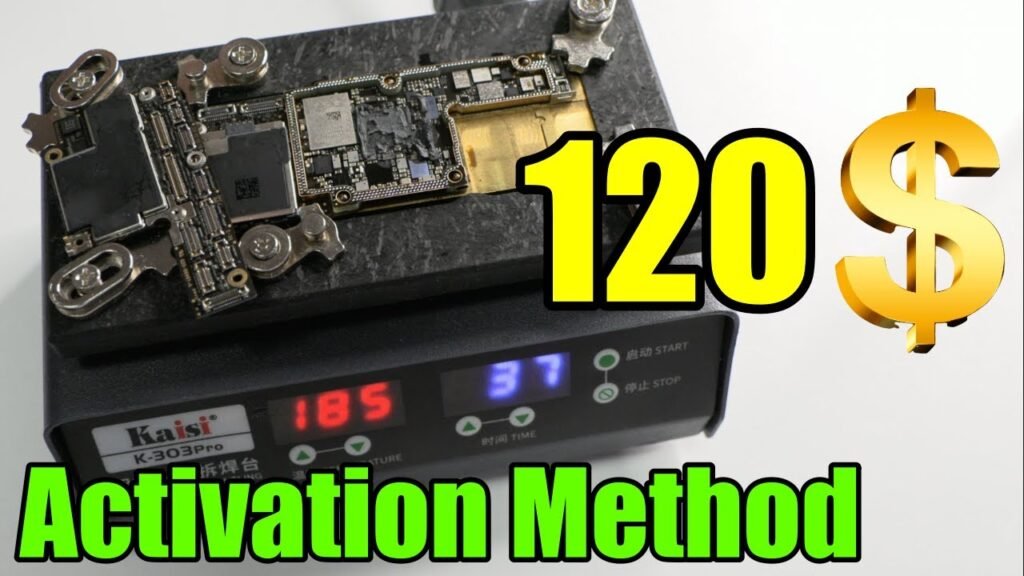

Para separar la placa base, utilizaremos esta herramienta. La verdad es que la uso desde hace casi cuatro años y, hasta ahora, funciona muy bien. En la descripción de este vídeo os dejaré el enlace de compra. Esta herramienta trabaja a 185 grados Celsius, así que, cuando alcancemos esa temperatura, podemos empezar a quitar la parte superior. Si la soldadura se resiste, tenemos que aumentar el tiempo, por ejemplo, 60 segundos más.
En este canal de YouTube lo he dicho muchas veces: para separar estas placas, hay que tener mano suave y no hacer ninguna fuerza. Si la parte superior no se puede separar, es que la soldadura aún no ha alcanzado el punto de fusión. Para facilitar el proceso, la soldadura tiene que estar líquida; el flux puede ayudar.
Ahora, con la ayuda del microscopio, observaremos mejor el trabajo realizado. Como podéis ver, todos los pads están intactos; no hemos perdido ninguno. Si aún no habéis empezado a separar estas placas base, tenéis que invertir algo de dinero en estas herramientas. En una hora u hora y media podéis ganar perfectamente el salario de dos, incluso tres días laborales.
Usamos un trozo de algodón y limpiador de contactos para limpiar el flux de la placa base. Aquí os voy a mostrar el fallo común en estos dispositivos: debido a un falso contacto o, simplemente, con el paso del tiempo, el dispositivo se dobla un poco y, justo en esta zona, la capa intermedia deja de hacer contacto con la parte inferior de la placa base. De esta manera, la fase A no tiene comunicación con la fase B en algunos pads. Esta es la única explicación de este fallo común en el iPhone. La falta de comunicación en los pads puede causar miles de averías: el iPhone no se actualiza, el dispositivo no enciende, tenemos problemas con la red y mucho más.
Para saber qué pad está fallando, vamos a medir las impedancias con el tester. Aquí, sin adivinar, solo con obsesión. Estoy en esta posesión, tienes la retención, dejaré una impresión y tomaré una redención, solo mata la discreción. Hemos podido ver que estos dos pads no tienen conexión. Para medir las impedancias, tenemos que poner el tester en modo diodo y poner la punta roja a tierra, y con la punta negra medimos el pad. Las impedancias se pueden ver utilizando alguna herramienta de pago, como el ZXW, o esta otra.
Después de localizar el pad sin conexión, vamos a ver a dónde van. Los pines 11 y 37 tienen conexión con este pad, así que tenemos que hacer dos puentes a la placa base. Con ambiciones altas y la mentalidad correcta, puedes llegar muy lejos, es como si vivieras unas cuantas vidas, entradas para nunca perder el tiempo.
Con la ayuda del bisturí, usando la hoja número 11, raspamos los pads. Para continuar con este tipo de contenido, solo os pido que nos dejéis un buen «me gusta» y así grabaremos mucho contenido de calidad. ¡Gracias! Hemos podido ver que los dos pads tienen las impedancias correctas. En el siguiente paso, aplicamos un poco de flux y vamos a soldar los dos cables de cobre para darle fuerza. Aplicamos máscara ultravioleta.
Vamos a soldar los dos cables de cobre. Usamos cables muy finos de 0,01 milímetros. En la descripción de este vídeo os dejaré los enlaces de compra. Este es el resultado final. Para soldar las placas base dobladas, me gusta usar esta herramienta. Lo único que cambia es la temperatura de trabajo, que es de 220 grados Celsius, y el ventilador para enfriar las placas base; uso un ventilador económico con tres velocidades. En la descripción de este vídeo os dejo el enlace de compra.
Aquí tenemos la placa base lista para revisarla. Quiero ser el mejor en el juego, invertir en mi nombre ahora. Vamos al software gratuito 3uTools y activamos el dispositivo. [Música]
Este es el vídeo de hoy. Él es Leonardo. Gracias por ver y nos vemos la próxima. ¡Adiós, adiós! [Música]
