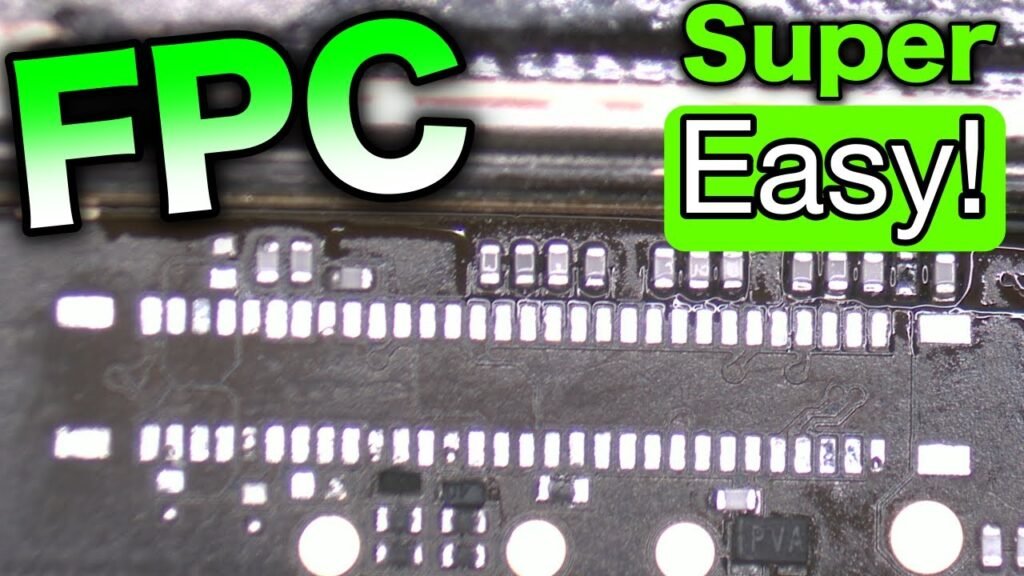

¡Hola a todos! Soy Adriana y esta tarde, con la ayuda de Leonardo, vamos a reparar un Pocophone F2 Pro que no carga. Después de una inspección visual, hemos llegado a la conclusión de que el problema radica en el conector FPC de la placa base.
Aquí en España, hemos pedido dos conectores FPC a uno de nuestros proveedores. Así, tendremos uno de repuesto por si acaso. El conector FPC es de 60 pines, con 30 pines a cada lado.
En el primer paso, aplicamos un poco de flux y, con la estación de aire caliente a 350 grados Celsius y 40% de flujo de aire, retiramos el conector dañado. En la descripción de este vídeo os dejaré algunos enlaces para comprar este conector. La verdad es que son bastante económicos.
Si queréis reciclar conectores FPC de otra placa base, os dejo un vídeo sobre cómo hacerlo aquí arriba. Simplemente, tenéis que bajar un poco la temperatura.
Ahora, limpiamos el residuo de soldadura vieja usando una malla desoldadora y el soldador a 350 grados Celsius.
Si os gusta el vídeo, por favor, dadle un «me gusta», compartidlo y dejad un comentario. Así entenderemos que debemos compartir más contenido similar. Usamos algodón y limpiador de contactos para limpiar el flux. El algodón que uso lo compro en paquetes grandes y es mucho mejor que los bastoncillos de algodón porque deja menos residuos.
[Música]
Aplicamos una buena cantidad de flux. Personalmente, recomiendo Amptage o ChipQuick.
Ahora vamos a ampliar la imagen en el microscopio para poder observar todo el proceso. Para estañar los pads, estoy usando un soldador a 350 grados Celsius y alambre de soldadura de la marca Kester.
Como he dicho en vídeos anteriores, si vuestro volumen de trabajo lo permite, siempre debéis invertir en un buen flux y un buen alambre de soldadura. Con una punta grande, podréis pasar años y años haciendo buenas microsoldaduras. Si tenéis un presupuesto ajustado, aquí arriba os dejo una comparativa con todos los alambres de soldadura que tenemos en nuestro taller. Incluso hay buenos alambres de soldadura por menos de cinco dólares.
Después de estañar los pads, colocamos el conector FPC en la placa base. Con la estación de calor, aplicamos 300 grados Celsius y 40% de flujo de aire. Recordad que cada estación de aire es diferente. Si no confiáis en vuestra estación, debéis aumentar la temperatura y el flujo de aire poco a poco hasta que la soldadura se derrita.
Giramos la placa base al otro lado para que la soldadura se derrita también por este lado.
Ahora ajustamos el microscopio para observar más de cerca los pines del conector. Aquí os dejo un truco: si no estáis seguros del resultado de la microsoldadura y queréis comprobarlo, con la ayuda de una aguja, simplemente pasadla por todos los pines. Si el pin se mueve, tenéis que resoldarlo. Necesitáis usar una aguja muy fina o la punta de un bisturí.
Para el final he dejado las esquinas ya que el calor se disipa bien. Me gusta soldarlas al final. Usamos un poco de pasta de soldadura y el soldador a 350 grados Celsius.
Así es el resultado final. Ahora vamos a comprobarlo. Tenemos una carga de 1.5 amperios, lo que es una muy buena carga para reiniciar esta batería.
¡Así que este ha sido el vídeo de hoy! Espero que os haya gustado y nos vemos la próxima vez. ¡Adiós!
