Diagnóstico de Drenaje Rápido de Batería en Redmi Note 11 Pro: Un Análisis a Fondo

El Redmi Note 11 Pro presenta un problema común en la serie Redmi: un drenaje de batería anormalmente rápido. Hoy, analizaremos a fondo un dispositivo con problemas en la placa base para identificar la causa raíz de este inconveniente.

Procedemos a verificar la carga del dispositivo. Se observa una entrada constante de 1.8 amperios, lo que indica que el sistema de carga funciona correctamente y no es la causa del problema de drenaje.

Iniciamos el proceso de desmontaje para acceder a la placa base. Aplicamos calor a 90ºC con una pistola de aire caliente para ablandar los adhesivos. Luego, utilizando una ventosa para crear una abertura segura, introducimos una herramienta de palanca de plástico para cortar el adhesivo restante.

Durante este proceso, utilizamos un destornillador eléctrico de precisión, una herramienta que ha demostrado ser muy efectiva tras varias pruebas. Aunque un destornillador Baku ha sido el compañero de confianza en la mayoría de los tutoriales durante los últimos siete años, reconocemos la necesidad de adaptarnos a nuevas tecnologías y herramientas.

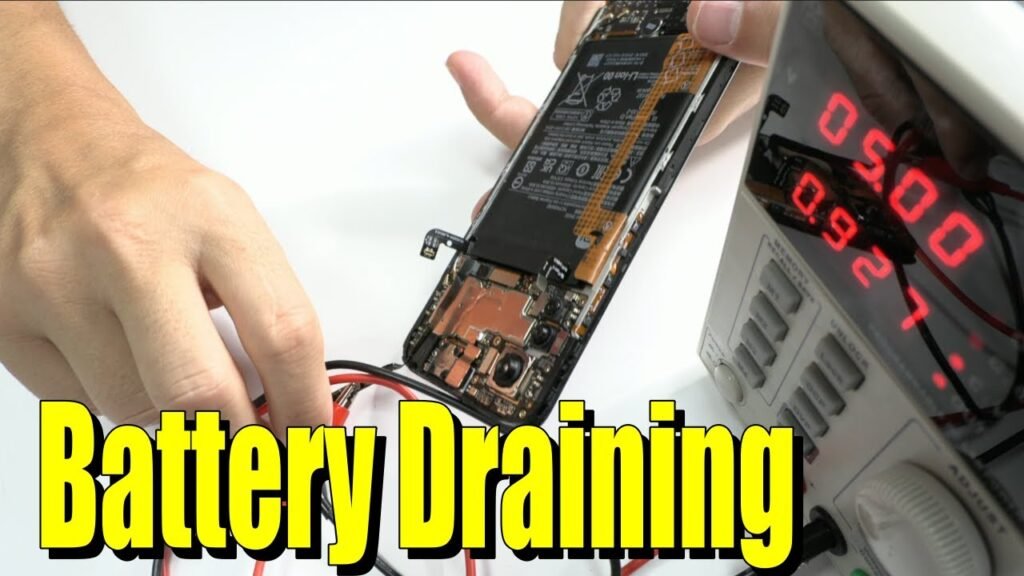

Continuamos la exploración retirando la carcasa interna y desconectando el conector de la batería. Para investigar el drenaje rápido de la batería, conectamos un cable flexible reciclado de una batería Xiaomi al dispositivo y lo vinculamos a una fuente de alimentación de laboratorio para verificar el consumo.

Para encender el dispositivo, utilizamos el conector de la batería ubicado en el lado izquierdo de la pantalla. Primero, encendemos el dispositivo con el conector del lado derecho conectado y, luego, para observar el consumo en modo de ahorro de energía, lo desconectamos.

Confirmamos que el dispositivo se enciende correctamente y esperamos a que entre en modo de ahorro de energía. Después de unos minutos, el dispositivo muestra un consumo constante de 250 miliamperios. Este alto consumo en estado inactivo es probablemente la causa del drenaje rápido de la batería. Normalmente, en espera, el consumo debería oscilar entre 2 y 5 miliamperios, no permanecer constante en 250-260 mAh.

El siguiente paso es extraer y examinar la placa base. Retiramos el blindaje de cobre que cubre algunos de los componentes principales y procedemos a limpiar la pasta térmica residual.

Ahora, utilizamos una cámara termográfica para investigar si algún componente está generando más calor de lo normal, lo que podría ser la causa del alto consumo de energía. Detectamos que la CPU parece sobrecalentarse, lo que podría indicar un mal funcionamiento del circuito.

Para confirmar nuestras sospechas, realizamos una nueva prueba con una fuente de alimentación de laboratorio de precisión.

Como paso final, realizamos una inspección visual de la placa base bajo el microscopio. Detectamos una gran cantidad de pequeñas "bolas" causadas por el sobrecalentamiento. Si bien podríamos optar por realizar un reballing de la CPU, esto sería solo una solución temporal. Como dice el dicho, "pan para hoy, hambre para mañana".

En resumen, el análisis apunta a un problema con la CPU, posiblemente derivado de un sobrecalentamiento que está causando un consumo excesivo de energía en estado inactivo y, en consecuencia, un drenaje rápido de la batería.
