¡Hola a todos! Soy Leonardo y hoy vamos a ver cómo reparar el puerto HDMI de una PlayStation 4. Aquí tenemos la placa base fuera de la consola. Si bien hay muchos videos en línea sobre este proceso, aquí les mostraré cómo retirar y soldar el conector correctamente. En nuestro taller, esta reparación cuesta 60 euros.
El primer paso es aplicar un poco de flux a los pines del conector. Luego, usando una punta de soldador gruesa, estañamos los cuatro pines. Esto ayuda a reducir la temperatura de fusión de la soldadura. Normalmente, la soldadura sin plomo en estas placas se derrite a alrededor de 220°C (217°C, para ser exactos), que es bastante alta. Con este paso, podemos reducirla a 180°C, que es el punto de fusión de la soldadura con plomo.
Repetimos el mismo proceso en el lado principal del conector. La única diferencia es que, después de estañar, eliminaremos el exceso de soldadura con malla de desoldar.
Este paso es útil para las personas que no tienen una estación de aire caliente de alta gama. Si tienes una estación económica, es posible que no mantenga un flujo de aire constante. En este caso, se recomienda utilizar pasta de soldadura de baja temperatura, que se derrite a alrededor de 138°C, lo que te permite trabajar sin problemas independientemente de la marca de tu estación.
No olvides limpiar el área de trabajo con alcohol isopropílico o un buen limpiador de contactos. Mantener el área de trabajo limpia es esencial.
A continuación, agregamos más flux al conector y también estañamos los pads. Esto ayuda a evitar dañar las pistas de la placa base. Para aquellos que recién comienzan en el mundo de la microsoldadura, es importante seguir estos pasos. Aquí en España, puedes ganar alrededor de 60 euros con este trabajo en media hora. Si eres dueño de una tienda, es diferente ya que tienes que cubrir gastos, impuestos y salarios.
Para facilitar la extracción del conector, aplica pasta de soldadura directamente. Esto reduce significativamente la temperatura de fusión.
Con el soldador ajustado a 350°C, repasamos todas las pistas, mezclando la soldadura vieja con la nueva.
Ahora, con la estación de aire caliente ajustada a 400°C y 70% de flujo de aire, aplicamos calor directamente al conector. Aquí hay un truco importante: al levantar el conector, hazlo suavemente, como si estuvieras manejando a un bebé. Repito, levanta el conector con una mano suave, sin usar demasiada fuerza. De esta manera, nunca dañarás las pistas del conector.

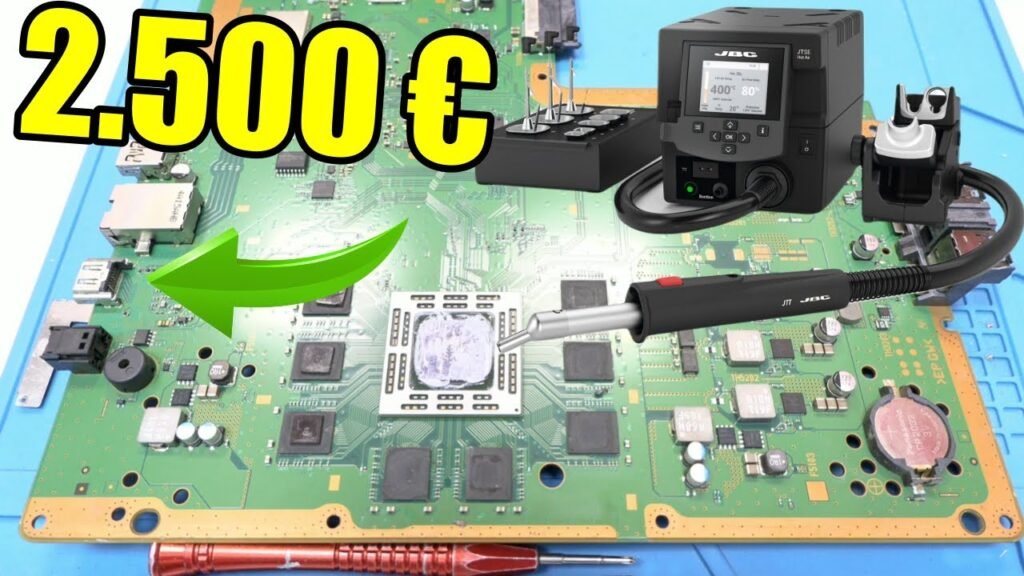

Las placas PS4 son bastante gruesas y necesitan algo de tiempo para alcanzar la temperatura de fusión. Yo uso una estación de aire caliente JBC, una marca que he usado durante años. No es barata; cuesta alrededor de 2500 euros con algunos accesorios adicionales, pero si trabajas duro, todo es posible. Si tienes una meta en la vida, concéntrate en ella y, con esfuerzo, la lograrás. ¡Imagínala y trabaja para hacerla realidad! Ya sea un coche, una tienda, un apartamento, una casa o cualquier sueño, si realmente lo quieres, lo conseguirás. Incluso puedes tener no solo una estación de aire caliente en tu laboratorio, sino cuatro si es necesario. Tú estableces tus propias metas.
Suscríbete al canal, ya que en las próximas semanas compartiré muchos consejos para ayudarte a crecer. A partir de ahora, todos los videos se centrarán en generar ingresos fáciles.
Continuemos con el video. En este paso, eliminamos el exceso de soldadura utilizando flux, malla de desoldar y un soldador de 350°C.
He visto a mucha gente en línea saltarse este paso e intentar eliminar la soldadura interna solo con la punta del soldador y la malla. Para limpiar correctamente los agujeros, debes aplicar 400°C con la estación de aire caliente y utilizar un trozo de malla de desoldar; de esta manera, la soldadura se elimina fácilmente una vez que se licúa. Este truco también es útil en las reparaciones de teléfonos móviles.
La limpieza es esencial a lo largo de este proceso, así que utiliza un trozo de algodón y limpiador de contactos.
Ahora colocamos el nuevo conector en posición, asegurándonos de que encaje bien. No olvides darle «me gusta» y compartir el video; recuerda que en este mundo, todo lo que compartes vuelve a ti. ¡Así es como funcionan las cosas! Cuando entiendas esta idea, crecerás como técnico, fortalecerás tu marca y evolucionarás como persona.
Hay varias formas de soldar el conector. En mi opinión, la mejor técnica es soldar primero los cuatro lados y luego cada pin individualmente. También puedes aplicar pasta de soldadura y calor o soldar primero los pines y luego los lados. Si tienes suficiente experiencia, puedes utilizar una pistola de aire caliente. Dejaré un enlace a un video arriba donde reemplazamos un lector de tarjetas SIM utilizando esta técnica. Con dedicación y práctica, puedes lograr cualquier cosa. El problema ahora es que vivimos en una sociedad donde nos quejamos de todo y lloramos mucho.
Aquí, puedes ver el conector perfectamente alineado.
En este punto, para una buena soldadura, aplicamos flux y repasamos todos los pads con una punta gruesa. Recuerda: una punta gruesa retiene mejor el calor, lo que permite una soldadura de calidad. Usar una punta delgada no distribuye bien el calor, lo que afecta el resultado final, y terminarás con una soldadura fría y de mala calidad.
Aquí está el resultado final: una soldadura fuerte y brillante.
Hagamos zoom con el microscopio para una mejor vista. Eso es todo para el video de hoy. Soy Leonardo, ¡nos vemos la próxima vez! ¡Cuídense!
