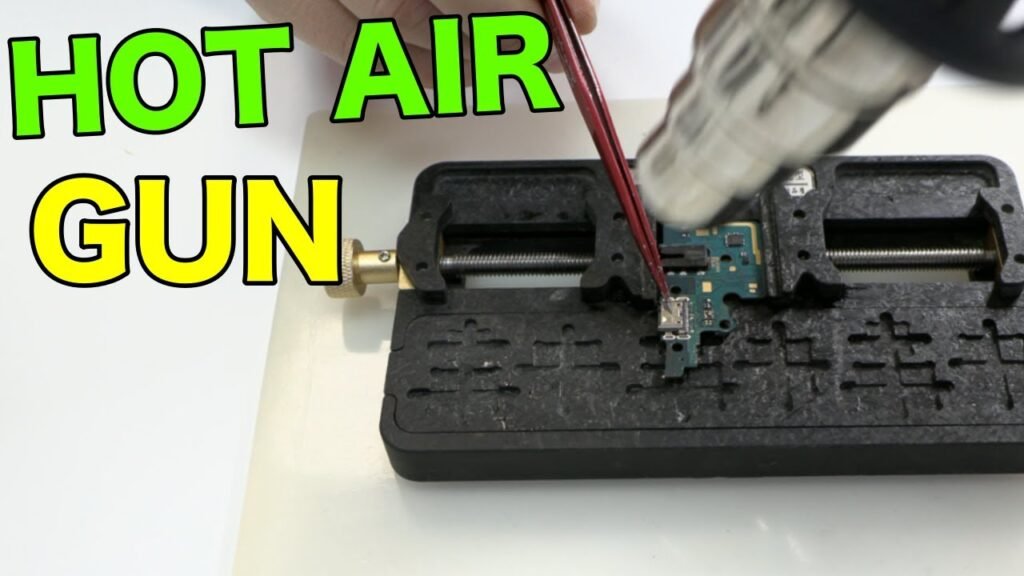

¡Hola a todos! Soy Adriana y hoy, Leonardo va a reparar un conector de carga tipo C, esos que van soldados directamente a la placa (flex). Para hacerlo aún más interesante, lo reemplazaremos usando una pistola de aire caliente. La temperatura del aire que usaremos será de 340°C, así que no hay excusas por la falta de herramientas. Una pistola de aire caliente de AliExpress es muy barata, incluso menos de 10 dólares. Intentaré dejar algunos enlaces de compra en la descripción. La verdad es que todos hemos empezado utilizando herramientas económicas y, poco a poco, hemos invertido en herramientas profesionales. Por favor, no olviden suscribirse a nuestro canal, es muy importante para nosotros para aumentar nuestra comunidad y tener más visibilidad. ¡Gracias!

Como no podemos regular el volumen del aire de la pistola de aire caliente, es mejor proteger los componentes cercanos. Si estuviera usando una estación de aire caliente, no protegería nada. Usaremos una tarjeta de plástico con cinta Kapton de doble cara encima para redirigir el flujo. Dejamos que el calor escape por la parte trasera de la tarjeta. En menos de 30 segundos, tenemos el conector de carga fuera. Parece fácil, ¿verdad? Usaremos el microscopio para comprobar el resultado. Todo parece estar bien. Incluso de esta manera, podemos reciclar estos conectores de carga.

Bajaremos la temperatura a 200°C para eliminar la resina. Para retirar la soldadura vieja, aplicamos un poco de flux y pasta de soldadura de baja temperatura. Con la punta del soldador a 350°C, estañamos los pads. Prácticamente, mezclamos una soldadura con un punto de fusión de 220°C con otra soldadura con un punto de fusión de 138°C. De esta manera, logramos bajar la temperatura de trabajo.

Limpiamos el área usando la malla de desoldar y el soldador a 350°C. Los pads quedan así. Es hora de aplicar un poco de flux y estañar los pads. Podemos usar hilo de soldadura o pasta de soldadura. Limpiaremos el área utilizando un trozo de algodón y limpiador de contactos. También podemos usar alcohol isopropílico.

Aplicamos flux para mejorar la soldadura y colocamos el conector de carga. Usamos la pistola de aire caliente con la misma temperatura, 340°C. En aproximadamente 20 segundos, el conector de carga está soldado. El tiempo depende de la pistola de aire caliente que usemos. Presionamos con unas pinzas para que el conector de carga quede bien fijo. Con la ayuda del microscopio, comprobaremos el resultado.

Les recomiendo usar una buena soldadura, 63/37, y que tenga una buena cantidad de flux. Esto hará que su trabajo sea mucho más fácil. Vamos a soldar los cuatro pines de la parte superior. Aplicamos un poco de flux y usamos el soldador a 350°C.

A continuación, les enseñaré cómo soldar bien cualquier componente en la placa base. El truco es calentar las dos superficies que vamos a soldar a la misma temperatura. Para hacer esto, debemos mantener la punta del soldador y contar tres segundos. Luego aplicamos hilo de soldadura. De esta manera, la soldadura se derretirá bien. Esta es la regla para soldar cualquier componente a la placa base. Uno, dos y tres. Uno, dos y tres. Uno, dos y tres.

Revisemos nuestro trabajo. Soy Adriana y este fue el video de hoy que les presentamos con la ayuda de Leonardo. Nos vemos pronto. ¡Saludos!
