Reparación del conector de carga de un Galaxy S6: Guía paso a paso

En esta ocasión, nos enfrentamos a un Galaxy S6 con un problema en el conector de carga. Aunque esta reparación presenta cierta complejidad, te guiaremos a través del proceso para que puedas llevarla a cabo.

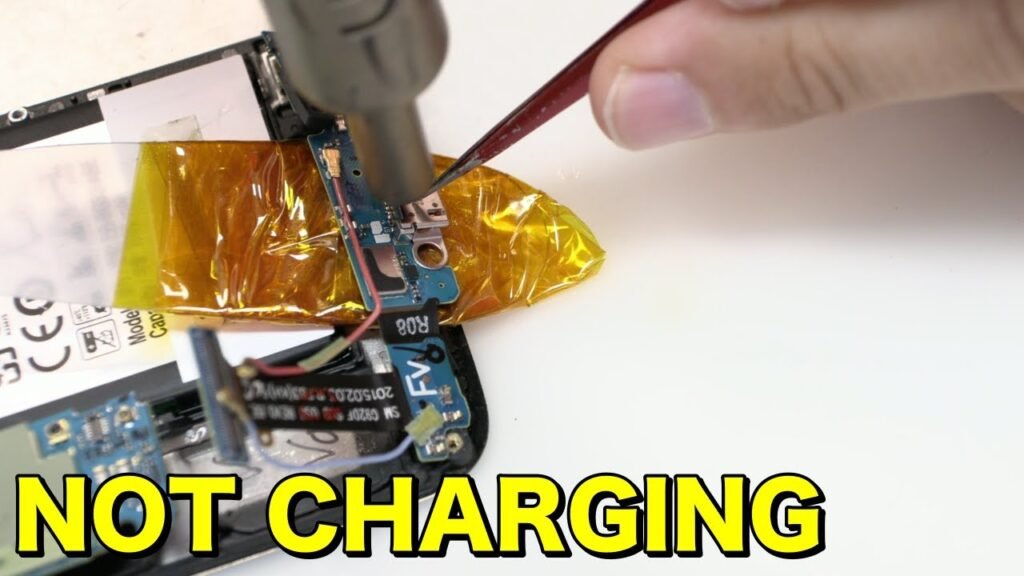

Para comenzar, utilizaremos una tarjeta de plástico envuelta en cinta Kapton para proteger la pantalla del calor. Además, emplearemos una estación de aire caliente JBC configurada a 380ºC y un flujo de aire del 50%.

El siguiente paso consiste en aplicar un poco de flux Amtech y retirar la soldadura antigua con la ayuda de una malla de desoldar. Limpiaremos el área cuidadosamente con un hisopo de algodón y limpiador de contactos.

Para facilitar la microsoldadura, aplicaremos un poco de flux adicional y estañaremos las patas del nuevo conector.

A continuación, colocaremos el nuevo conector de carga en su posición y lo soldaremos con la estación de aire caliente, esta vez a 350ºC y un flujo de aire del 50%. Dejamos que el conector se enfríe ligeramente y procedemos a soldar los lados.

Finalmente, encajamos la placa base en el chasis y conectamos todos los conectores.

¡Observa cómo el teléfono carga correctamente!

Soy Leonardo, y este ha sido el vídeo de hoy. No hay nada más gratificante que ver nuestro trabajo dar sus frutos. ¡Nos vemos en el próximo! ¡Saludos!
